EXT-Ⅱ-SB/20276 LF

EXT-Ⅱ-SB/20276 LF

类别
机器人及拖链电缆
品牌
太陽ケーブルテック
绝缘材料
耐热乙烯基绝缘子
特点
阻燃性，耐热性，耐油性，耐磨性，柔韧性，抗弯曲性，优异的抗弯曲性，抗扭曲性，室内，活动部件，拖链电缆

产品描述

■用途
・适用于快速运动的缆线承载配线
・电缆裸测试5000万次以上（更能力亿），额定30V,80℃UL的，CUL共享机器人电缆（类别：AVLV2,AVLV8）

■特点
・导体使用特殊极细导体
・绝缘体使用高滑性・耐热PVC
・使用高耐油・耐热PVC
・使用高滑性材料
・UL VW-1,CUL FT1的阻燃剂对应

PDF文件 联系我们

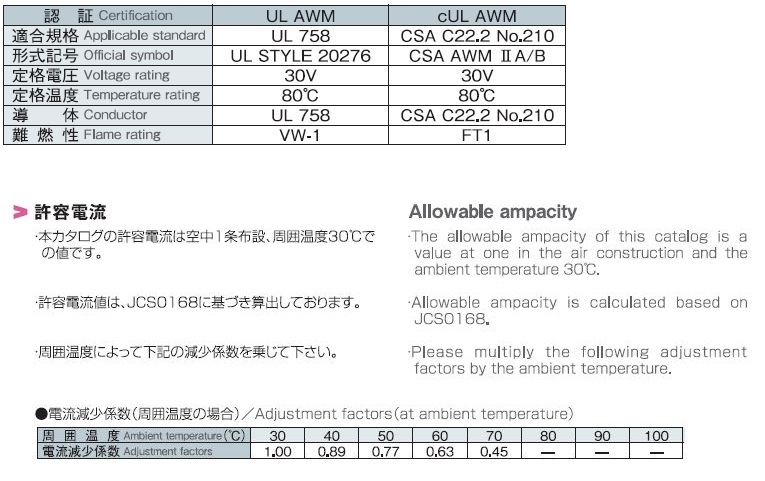

対象規格・許容電流

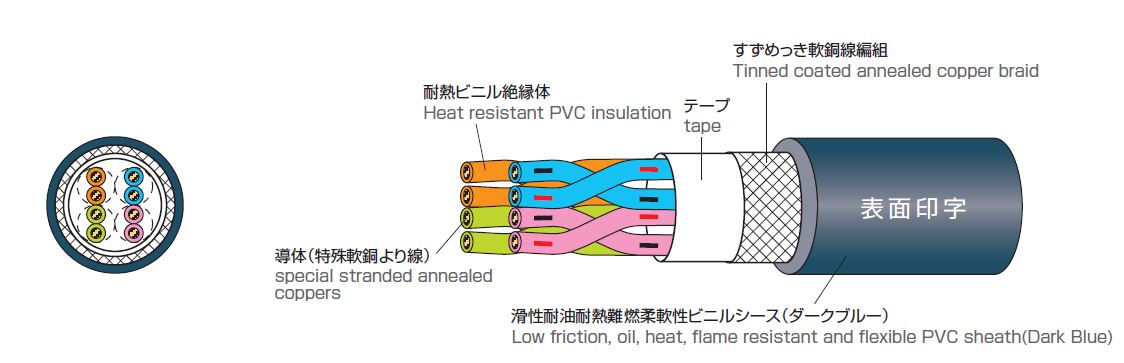

構造図　26AWG～20AWG　対撚り仕様

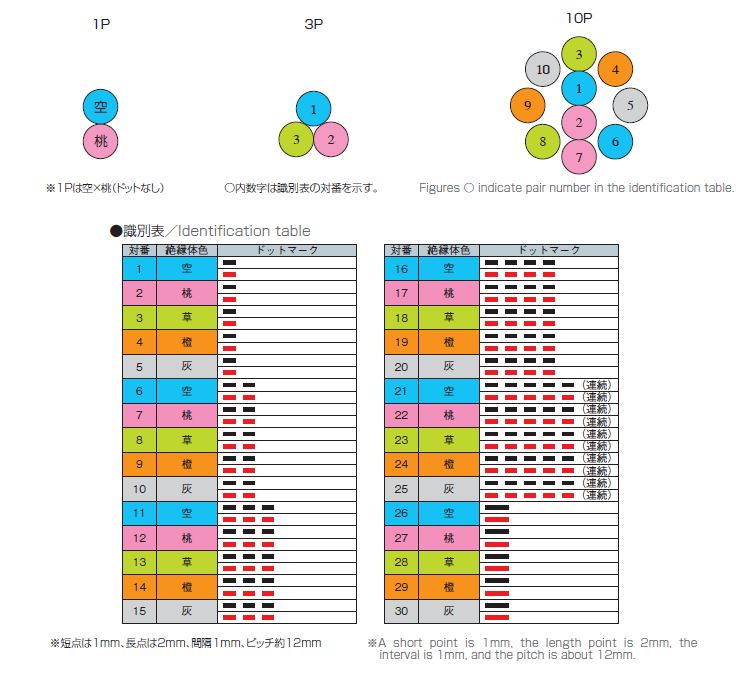

線心識別

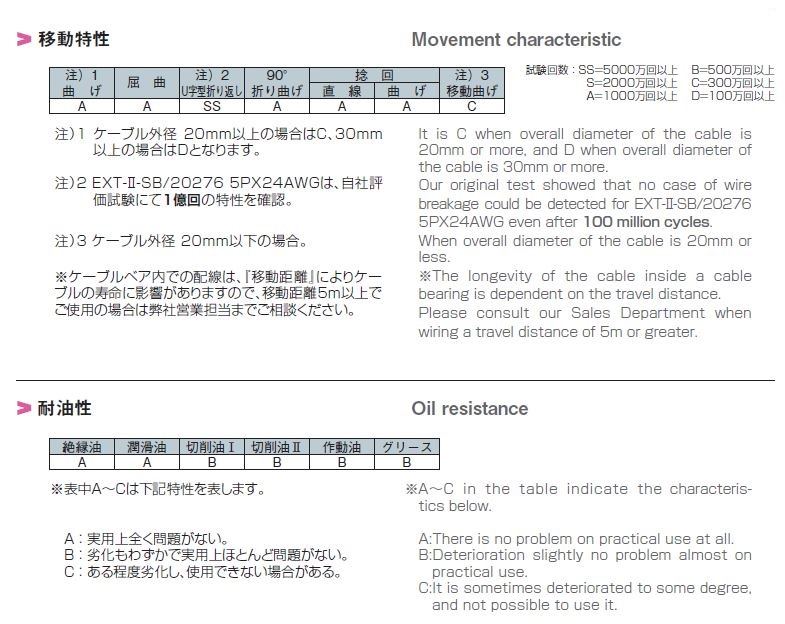

移動特性・耐油特性

结构表

心数
対数 		導体 絶縁体 シース(外被) 概算
質量
(kg/km) 		電気特性 許容
電流
(A) 		在庫 備考
サイズ
(AWG) 		サイズ
(mm2) 		サイズ
(mm) 		構成
(本/mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 26 0.128 30/0.08 0.51 0.23 0.97 0.9 4.4 27 143以下 10以上 500 2.8
2P 30/0.08 0.51 0.23 0.97 0.9 5.5 41 143以下 10以上 500 2.2
3P 30/0.08 0.51 0.23 0.97 1 6.3 50 143以下 10以上 500 1.9
4P 30/0.08 0.51 0.23 0.97 1 6.7 55 143以下 10以上 500 1.7
5P 30/0.08 0.51 0.23 0.97 1 7.2 65 143以下 10以上 500 1.6
6P 30/0.08 0.51 0.23 0.97 1 7.7 75 143以下 10以上 500 1.5
7P 30/0.08 0.51 0.23 0.97 1 8.2 85 143以下 10以上 500 1.4
8P 30/0.08 0.51 0.23 0.97 1.1 8.9 105 143以下 10以上 500 1.4
10P 30/0.08 0.51 0.23 0.97 1.1 9 110 143以下 10以上 500 1.2
12P 30/0.08 0.51 0.23 0.97 1.1 9.9 125 143以下 10以上 500 1.2
15P 30/0.08 0.51 0.23 0.97 1.1 10.8 150 143以下 10以上 500 1.1
20P 30/0.08 0.51 0.23 0.97 1.2 12 195 143以下 10以上 500 1
25P 30/0.08 0.51 0.23 0.97 1.2 13.6 230 143以下 10以上 500 0.98
1P 24 0.204 48/0.08 0.75 0.23 1.21 0.9 4.9 33 97.9以下 10以上 500 4.5
2P 48/0.08 0.75 0.23 1.21 1 6.4 55 97.9以下 10以上 500 3.6
3P 48/0.08 0.75 0.23 1.21 1 7.1 65 97.9以下 10以上 500 3.1
4P 48/0.08 0.75 0.23 1.21 1 7.7 80 97.9以下 10以上 500 2.8
5P 48/0.08 0.75 0.23 1.21 1.1 8.5 90 97.9以下 10以上 500 2.6
6P 48/0.08 0.75 0.23 1.21 1.1 9.1 105 97.9以下 10以上 500 2.4
7P 48/0.08 0.75 0.23 1.21 1.1 9.7 120 97.9以下 10以上 500 2.3
8P 48/0.08 0.75 0.23 1.21 1.1 10.5 140 97.9以下 10以上 500 2.3
10P 48/0.08 0.75 0.23 1.21 1.1 10.5 150 97.9以下 10以上 500 2
12P 48/0.08 0.75 0.23 1.21 1.2 11.8 175 97.9以下 10以上 500 1.9
15P 48/0.08 0.75 0.23 1.21 1.2 12.9 210 97.9以下 10以上 500 1.8
20P 48/0.08 0.75 0.23 1.21 1.3 14.4 275 97.9以下 10以上 500 1.6
25P 48/0.08 0.75 0.23 1.21 1.4 16.4 335 62.2以下 10以上 500 1.5
1P 22 0.324 72/0.08 0.9 0.23 1.36 0.9 5.2 38 62.2以下 10以上 500 5.8
2P 72/0.08 0.9 0.23 1.36 1 6.8 65 62.2以下 10以上 500 4.6
3P 72/0.08 0.9 0.23 1.36 1 7.6 80 62.2以下 10以上 500 4
4P 72/0.08 0.9 0.23 1.36 1 8.2 95 62.2以下 10以上 500 3.6
5P 72/0.08 0.9 0.23 1.36 1.1 9.1 115 62.2以下 10以上 500 3.4
6P 72/0.08 0.9 0.23 1.36 1.1 9.9 135 62.2以下 10以上 500 3.2
7P 72/0.08 0.9 0.23 1.36 1.1 10.6 150 62.2以下 10以上 500 3
8P 72/0.08 0.9 0.23 1.36 1.2 11.5 175 62.2以下 10以上 500 2.9
10P 72/0.08 0.9 0.23 1.36 1.2 11.6 190 62.2以下 10以上 500 2.7
12P 72/0.08 0.9 0.23 1.36 1.2 12.7 220 62.2以下 10以上 500 2.5
15P 72/0.08 0.9 0.23 1.36 1.3 14.3 280 62.2以下 10以上 500 2.4
20P 72/0.08 0.9 0.23 1.36 1.4 15.9 355 39.1以下 10以上 500 2.1
25P 72/0.08 0.9 0.23 1.36 1.4 17.8 430 39.1以下 10以上 500 2
1P 20 0.518 119/0.08 1.1 0.25 1.6 1 5.9 50 39.1以下 10以上 500 7.7
2P 119/0.08 1.1 0.25 1.6 1 7.6 85 39.1以下 10以上 500 6.2
3P 119/0.08 1.1 0.25 1.6 1.1 8.7 110 39.1以下 10以上 500 5.3
4P 119/0.08 1.1 0.25 1.6 1.1 9.4 130 39.1以下 10以上 500 4.8
5P 119/0.08 1.1 0.25 1.6 1.1 10.3 160 39.1以下 10以上 500 4.5
6P 119/0.08 1.1 0.25 1.6 1.2 11.3 180 39.1以下 10以上 500 4.2
8P 119/0.08 1.1 0.25 1.6 1.2 13 235 39.1以下 10以上 500 3.9
10P 119/0.08 1.1 0.25 1.6 1.2 13.2 270 39.1以下 10以上 500 3.5
15P 119/0.08 1.1 0.25 1.6 1.4 16.4 400 39.1以下 10以上 500 3.1
20P 119/0.08 1.1 0.25 1.6 1.4 18.1 495 39.1以下 10以上 500 2.8
25P 119/0.08 1.1 0.25 1.6 1.5 20.6 615 39.1以下 10以上 500 2.6

※上記UL、CSA規格の耐電圧試験の他に500V/5分間の試験に適合しています。
