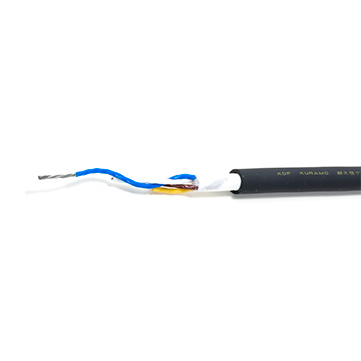

KDF

KDF

类别
机器人及拖链电缆
品牌
倉茂電工
绝缘材料
氟树脂

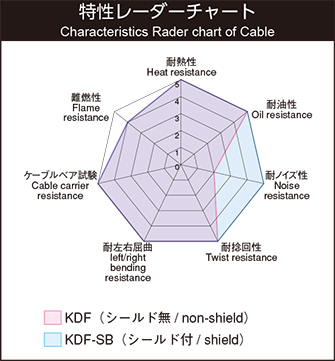

特点
阻燃性,耐热性,耐油性,超耐弯曲性,耐扭转性,耐噪音,室内,活动部件,拖链电缆

产品描述

【用途】
■给电缆带的配线※
■机器人扶手旋转部分的配线※
※关于布线方法的详细内容，请参照FPA70及NFPA79。

【特长】
■氟素树脂绝缘・耐弯曲性
■耐热性

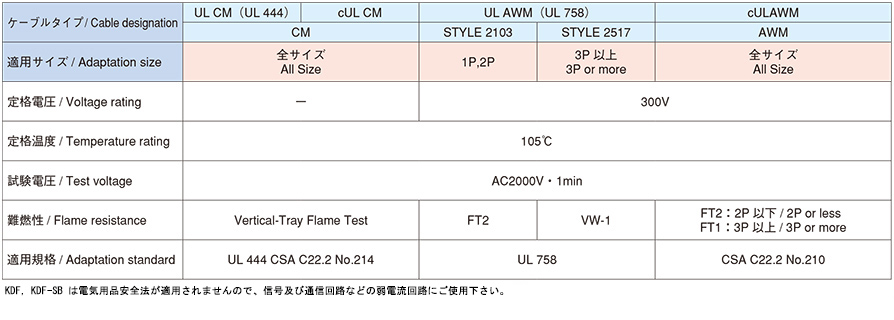

■UL・cUL标准电缆
■NFPA70, NFPA79对应(通信用CM)

【使用温度范围】
■固定时/ Fixed：ー40～105℃※
■可动时/ Flexing:0～105℃
※0℃以下使用时，请不要施加冲击、弯曲、振动等外部力量。

【弯曲半径】
■固定时间：电缆外径推荐4倍以上
■可动时：电缆外径7.5倍以上推荐

【RoHS指令】
■符合

PDF文件 联系我们

テクニカルデータ

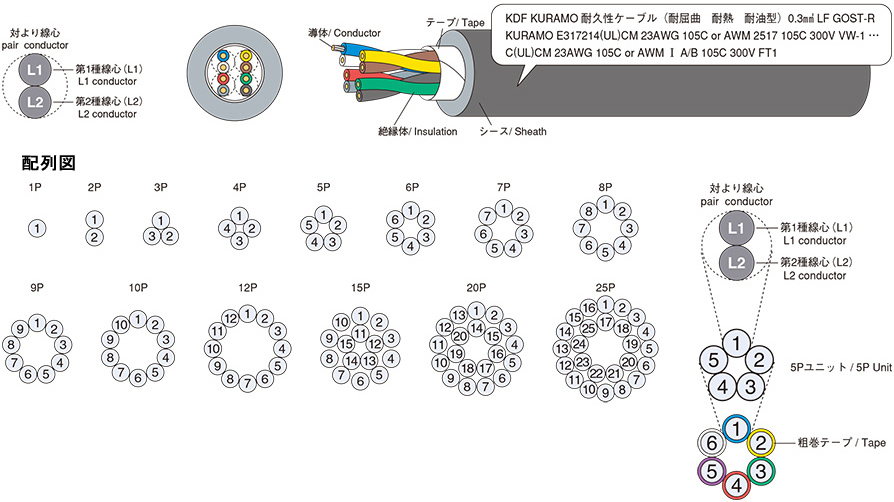

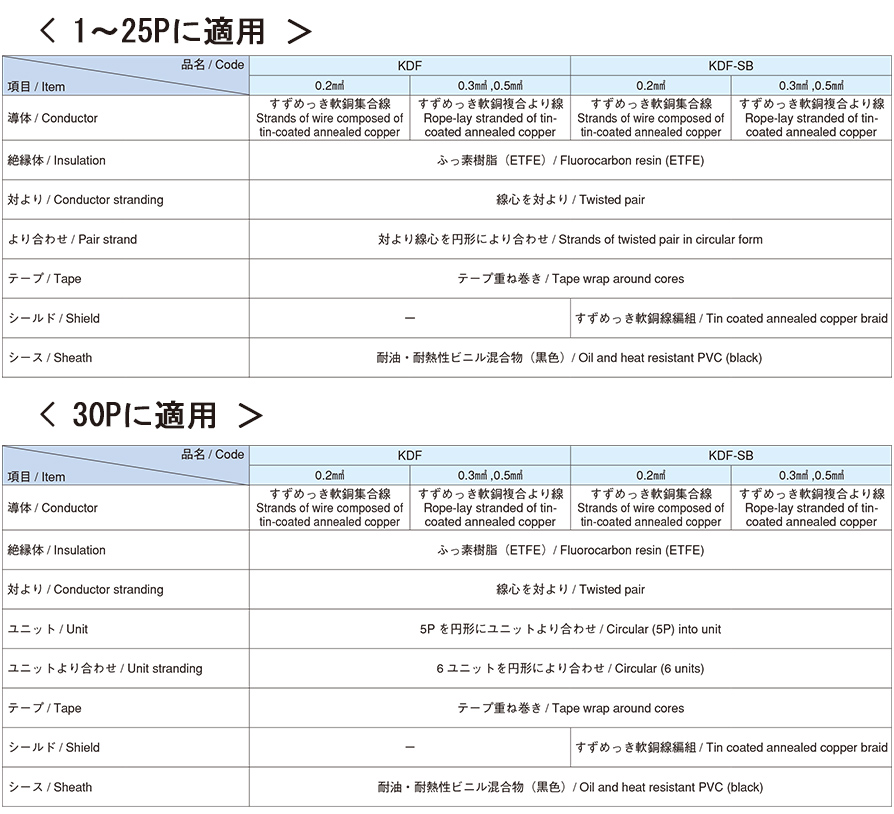

構造概略

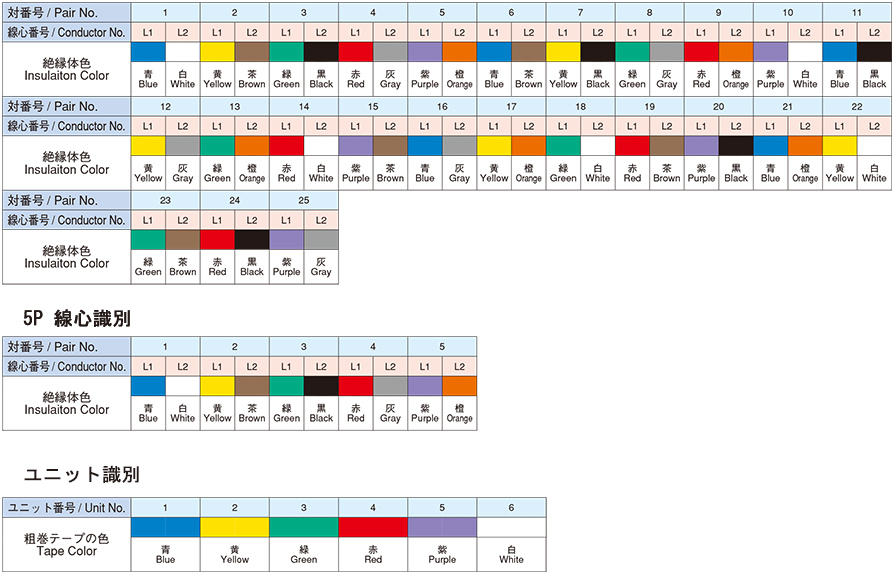

線心識別

例示(KDF 8(4P)× 0.3SQ(23AWG)) ・配列図

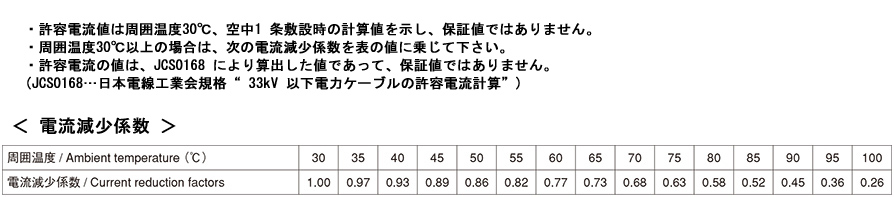

許容電流について

结构表

心数
対数 		導体 絶縁体 シース(外被) 概算
質量
(kg/km) 		電気特性 許容
電流
(A) 		在庫 備考
サイズ
(AWG) 		サイズ
(mm2) 		サイズ
(mm) 		構成
(本/mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		厚さ
(mm) 		外径
(mm) 		導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1P 25 0.2 40/0.08 0.6 0.2 1 0.7 3.5 16 105 1500 ※ 2000 6
2P 40/0.08 0.6 0.2 1 1 5.7 35 105 1500 ※ 2000 5
3P 40/0.08 0.6 0.2 1 1 6.2 45 105 1500 ※ 2000 4
4P 40/0.08 0.6 0.2 1 1 6.4 50 105 1500 ※ 2000 4
5P 40/0.08 0.6 0.2 1 1 7.2 60 105 1500 ※ 2000 4
6P 40/0.08 0.6 0.2 1 1 7.7 70 105 1500 ※ 2000 4
7P 40/0.08 0.6 0.2 1 1 8 80 105 1500 ※ 2000 4
8P 40/0.08 0.6 0.2 1 1 8.8 90 105 1500 ※ 2000 3
9P 40/0.08 0.6 0.2 1 1 9.4 100 105 1500 ※ 2000 3
10P 40/0.08 0.6 0.2 1 1 10 110 105 1500 ※ 2000 3
12P 40/0.08 0.6 0.2 1 1 11.5 135 105 1500 ※ 2000 3
15P 40/0.08 0.6 0.2 1 1 11 140 105 1500 ※ 2000 3
20P 40/0.08 0.6 0.2 1 1.2 12 185 105 1500 ※ 2000 2
25P 40/0.08 0.6 0.2 1 1.3 14 240 105 1500 ※ 2000 2
1P 23 0.3 3/20/0.08 0.8 0.25 1.3 0.7 4.1 21 71.5 1500 ※ 2000 8
2P 3/20/0.08 0.8 0.25 1.3 1 6.8 50 71.5 1500 ※ 2000 7
3P 3/20/0.08 0.8 0.25 1.3 1 7.3 60 71.5 1500 ※ 2000 6
4P 3/20/0.08 0.8 0.25 1.3 1 8.1 75 71.5 1500 ※ 2000 5
5P 3/20/0.08 0.8 0.25 1.3 1 8.7 85 71.5 1500 ※ 2000 5
6P 3/20/0.08 0.8 0.25 1.3 1 9.5 100 71.5 1500 ※ 2000 5
7P 3/20/0.08 0.8 0.25 1.3 1 10 115 71.5 1500 ※ 2000 5
8P 3/20/0.08 0.8 0.25 1.3 1 11 130 71.5 1500 ※ 2000 4
9P 3/20/0.08 0.8 0.25 1.3 1 11.5 140 71.5 1500 ※ 2000 4
10P 3/20/0.08 0.8 0.25 1.3 1.2 12.5 170 71.5 1500 ※ 2000 4
12P 3/20/0.08 0.8 0.25 1.3 1.3 14.5 215 71.5 1500 ※ 2000 4
15P 3/20/0.08 0.8 0.25 1.3 1.3 14 220 71.5 1500 ※ 2000 4
20P 3/20/0.08 0.8 0.25 1.3 1.4 15.5 285 71.5 1500 ※ 2000 3
25P 3/20/0.08 0.8 0.25 1.3 1.5 17.5 355 71.5 1500 ※ 2000 3
1P 21 0.5 3/33/0.08 1.1 0.25 1.6 0.7 4.7 28 43.4 1500 ※ 2000 11
2P 3/33/0.08 1.1 0.25 1.6 1 7.9 65 43.4 1500 ※ 2000 9
3P 3/33/0.08 1.1 0.25 1.6 1 8.9 85 43.4 1500 ※ 2000 8
4P 3/33/0.08 1.1 0.25 1.6 1 9.8 110 43.4 1500 ※ 2000 7
5P 3/33/0.08 1.1 0.25 1.6 1.1 11 130 43.4 1500 ※ 2000 7
6P 3/33/0.08 1.1 0.25 1.6 1.1 12 150 43.4 1500 ※ 2000 7
7P 3/33/0.08 1.1 0.25 1.6 1.2 12.5 175 43.4 1500 ※ 2000 7
8P 3/33/0.08 1.1 0.25 1.6 1.2 13.5 200 43.4 1500 ※ 2000 6
9P 3/33/0.08 1.1 0.25 1.6 1.3 14.5 230 43.4 1500 ※ 2000 6
10P 3/33/0.08 1.1 0.25 1.6 1.4 16 275 43.4 1500 ※ 2000 6
12P 3/33/0.08 1.1 0.25 1.6 1.5 17.5 320 43.4 1500 ※ 2000 6
15P 3/33/0.08 1.1 0.25 1.6 1.4 17 335 43.4 1500 ※ 2000 5
20P 3/33/0.08 1.1 0.25 1.6 1.6 19.5 445 43.4 1500 ※ 2000 5
25P 3/33/0.08 1.1 0.25 1.6 1.7 21.5 530 43.4 1500 ※ 2000 4

※1 定格電圧について
NFPA70　725、121項及び、Ｔabre11(A),11(B)をご参照下さい

※2 絶縁抵抗の温度について
構造標中の温度は20℃表記されておりますが、ETFE及びPEは、絶縁抵抗に温度依存性がほとんど無いため、温度条件を定めておりません
