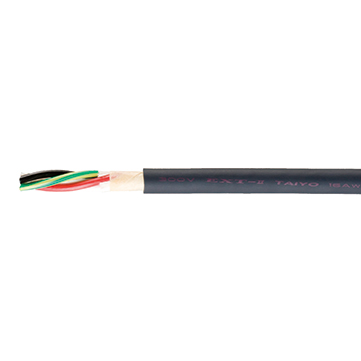

300V EXT-Ⅱ/2517 LF

类别
机器人及拖链电缆
品牌
太陽ケーブルテック
绝缘材料
耐热乙烯绝缘体
特点
阻燃性,耐热性,耐油性,耐磨损,柔软性,抗屈曲性,超耐屈曲性,抗扭曲性,室内,可动部件,拖链电缆

产品描述

■用途
・最适合高速可动的电缆承载布线
・电缆承载测试5000万次以上(实力1亿次以上)
・额定300V、105℃的UL、cUL共用机器人电缆
(类别:AVLV2、AVLV8)

■特征
·导体使用特殊极细导体
・绝缘体使用高滑性・耐热PVC
・使用高耐油・耐热PVC
・使用高滑性材料
・UL VW-1,cUL FT 1的阻燃对应

PDF文件 联系我们

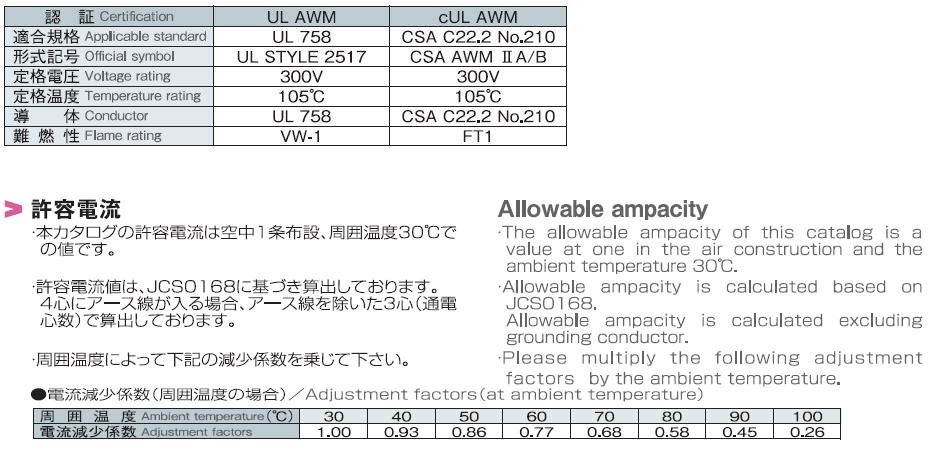

対象規格・許容電流

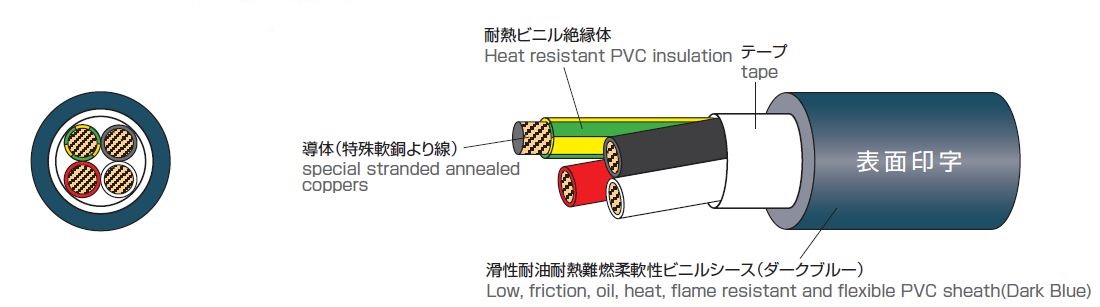

構造図 20AWG~14AWG

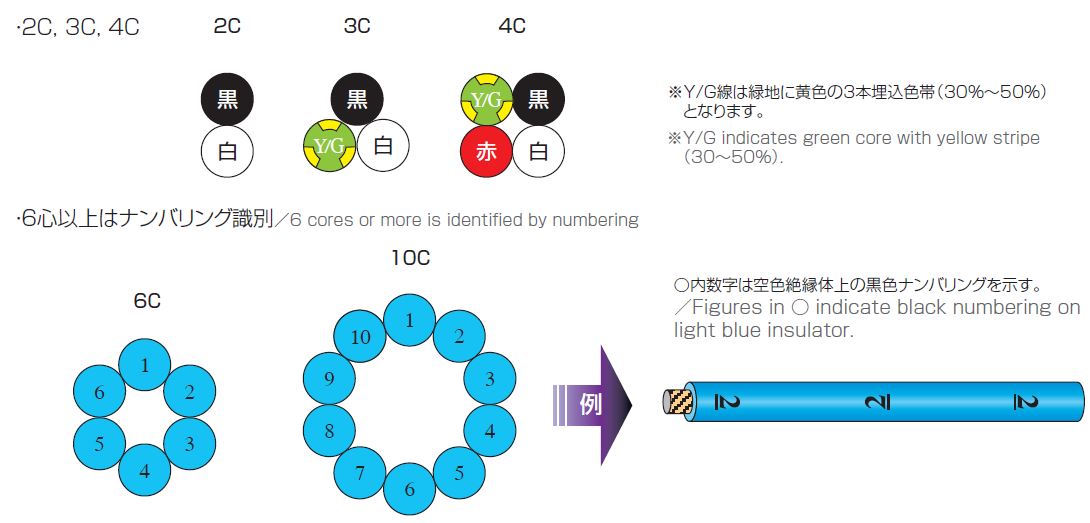

線心識別

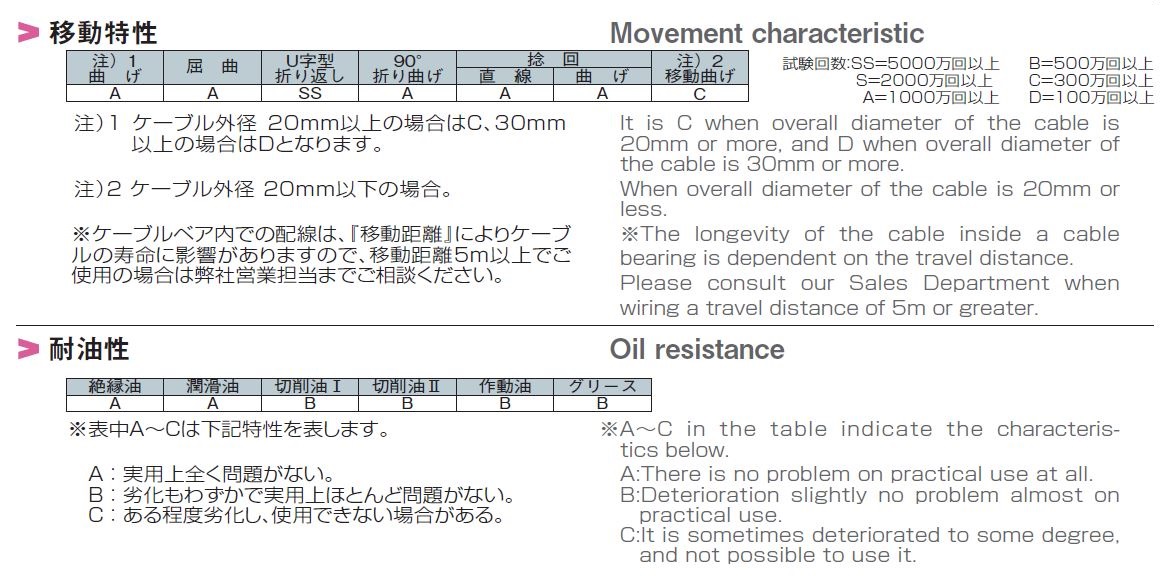

移動特性・耐油特性

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
2C 20 0.518 119/0.08 1.1 0.45 2 1 6.1 45 39.1以下 10以上 2000 9.6
3C 119/0.08 1.1 0.45 2 1 6.4 55 39.1以下 10以上 2000 9.8
4C 119/0.08 1.1 0.45 2 1 6.9 65 39.1以下 10以上 2000 8.3
6C 119/0.08 1.1 0.45 2 1.1 8.3 90 39.1以下 10以上 2000 6.4
8C 119/0.08 1.1 0.45 2 1.2 9.7 125 39.1以下 10以上 2000 5.9
10C 119/0.08 1.1 0.45 2 1.2 11 155 39.1以下 10以上 2000 5.6
12C 119/0.08 1.1 0.45 2 1.2 10.8 165 39.1以下 10以上 2000 5.1
16C 119/0.08 1.1 0.45 2 1.3 12.1 210 39.1以下 10以上 2000 4.6
20C 119/0.08 1.1 0.45 2 1.3 13.3 255 39.1以下 10以上 2000 4.3
30C 119/0.08 1.1 0.45 2 1.5 16.8 405 39.1以下 10以上 2000 3.8
2C 18 0.823 168/0.08 1.31 0.45 2.21 1 6.5 55 24.0以下 10以上 2000 12
3C 168/0.08 1.31 0.45 2.21 1 6.9 65 24.0以下 10以上 2000 12
4C 168/0.08 1.31 0.45 2.21 1.1 7.6 85 24.0以下 10以上 2000 11
6C 168/0.08 1.31 0.45 2.21 1.1 8.9 115 24.0以下 10以上 2000 8.4
8C 168/0.08 1.31 0.45 2.21 1.2 10.5 155 24.0以下 10以上 2000 7.8
10C 168/0.08 1.31 0.45 2.21 1.3 12.1 195 24.0以下 10以上 2000 7.4
12C 168/0.08 1.31 0.45 2.21 1.3 11.9 215 24.0以下 10以上 2000 6.7
16C 168/0.08 1.31 0.45 2.21 1.3 13.1 270 24.0以下 10以上 2000 6.1
20C 168/0.08 1.31 0.45 2.21 1.4 14.6 335 24.0以下 10以上 2000 5.7
30C 168/0.08 1.31 0.45 2.21 1.6 18.5 525 24.0以下 10以上 2000 5.1
2C 16 1.30 266/0.08 1.64 0.45 2.54 1.1 7.4 70 15.5以下 10以上 2000 16
3C 266/0.08 1.64 0.45 2.54 1.1 7.8 90 15.5以下 10以上 2000 16
4C 266/0.08 1.64 0.45 2.54 1.1 8.4 115 15.5以下 10以上 2000 14
6C 266/0.08 1.64 0.45 2.54 1.2 10.1 160 15.5以下 10以上 2000 11
8C 266/0.08 1.64 0.45 2.54 1.3 11.9 220 15.5以下 10以上 2000 10
10C 266/0.08 1.64 0.45 2.54 1.3 13.5 265 15.5以下 10以上 2000 9.6
2C 14 2.08 420/0.08 2.07 0.45 2.97 1.1 8.2 95 9.75以下 10以上 2000 22
3C 420/0.08 2.07 0.45 2.97 1.1 8.7 125 9.75以下 10以上 2000 22
4C 420/0.08 2.07 0.45 2.97 1.2 9.7 155 9.75以下 10以上 2000 19
