300V EXT-Ⅱ-SB/2517 LF

类别
机器人及拖链电缆
品牌
太陽ケーブルテック
绝缘材料
PVC
特点
阻燃性,耐热性,耐油性,耐磨损,柔软性,耐屈曲性,超耐屈曲性,耐扭转性,耐噪声,室内,可动部,电缆,屏蔽

产品描述

■用途
・最适合高速可动的电缆承载布线
・电缆承载测试5000万次以上(实力1亿次以上)
・额定300V、105℃的UL、附有cUL共用屏蔽的机器人电缆
(类别:AVLV2、AVLV8)

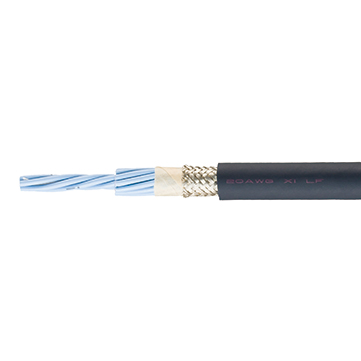

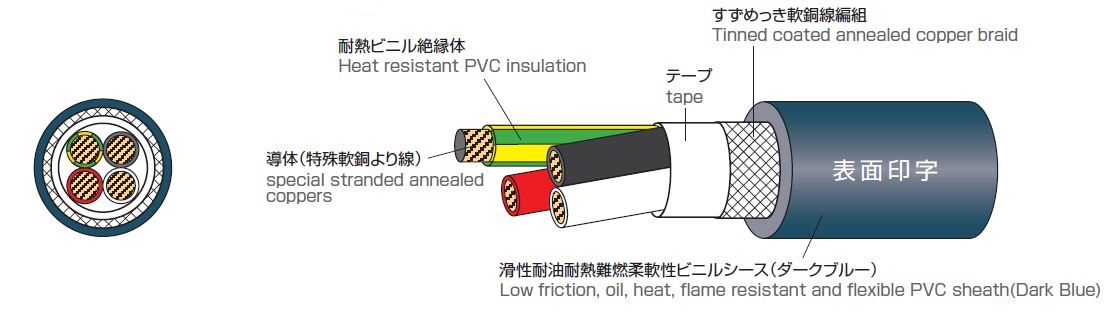

■特征

导体使用特殊极细导体
・绝缘体使用高滑性・耐热PVC
・使用高耐油・耐热PVC
・使用高滑性材料
・UL VW-1,cUL FT 1的阻燃对应

PDF文件 联系我们

対象規格・許容電流

構造図 20AWG~16AWG

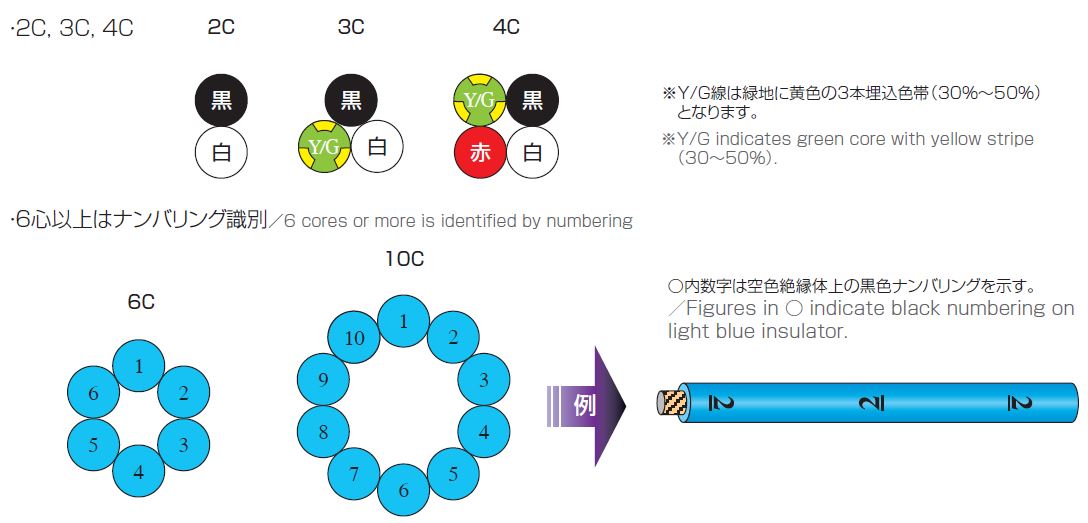

線心識別

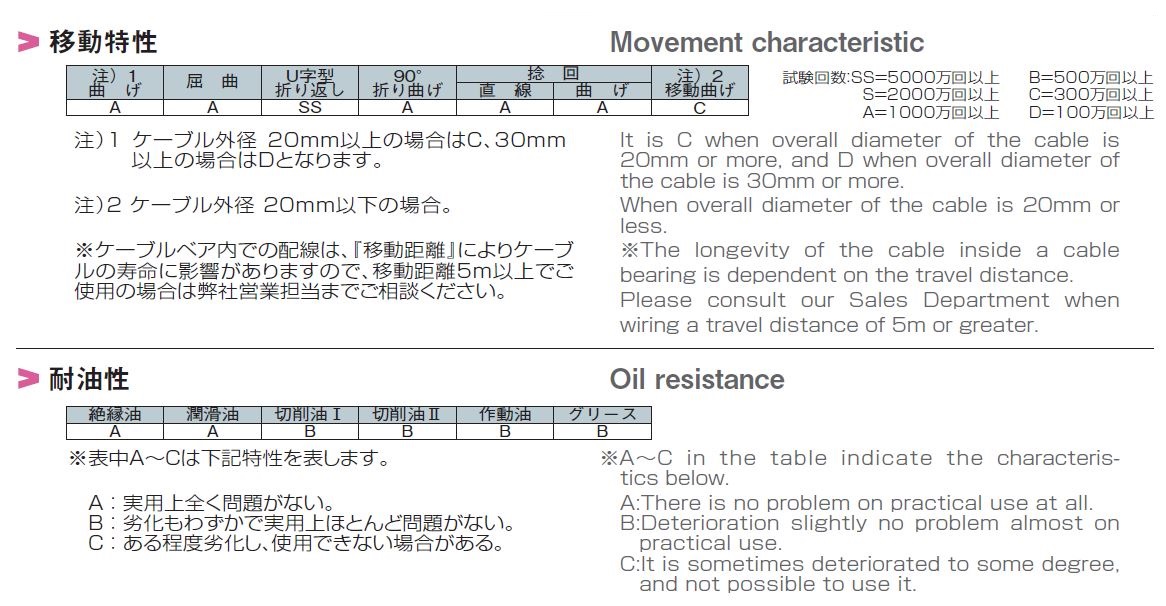

移動特性・耐油特性

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
2C 20 0.518 119/0.08 1.1 0.45 2 1 6.7 60 39.1以下 10以上 2000 9.7
3C 119/0.08 1.1 0.45 2 1.1 7.2 75 39.1以下 10以上 2000 9.7
4C 119/0.08 1.1 0.45 2 1.1 7.7 90 39.1以下 10以上 2000 8.4
6C 119/0.08 1.1 0.45 2 1.1 8.9 115 39.1以下 10以上 2000 6.5
8C 119/0.08 1.1 0.45 2 1.2 10.4 155 39.1以下 10以上 2000 6
10C 119/0.08 1.1 0.45 2 1.3 11.9 195 39.1以下 10以上 2000 5.6
12C 119/0.08 1.1 0.45 2 1.3 11.7 200 39.1以下 10以上 2000 5.2
16C 119/0.08 1.1 0.45 2 1.3 12.8 250 39.1以下 10以上 2000 4.7
20C 119/0.08 1.1 0.45 2 1.4 14.3 315 39.1以下 10以上 2000 4.4
30C 119/0.08 1.1 0.45 2 1.5 17.6 470 39.1以下 10以上 2000 3.9
2C 18 0.823 168/0.08 1.31 0.45 2.21 1.1 7.3 75 24.0以下 10以上 2000 12
3C 168/0.08 1.31 0.45 2.21 1.1 7.7 90 24.0以下 10以上 2000 12
4C 168/0.08 1.31 0.45 2.21 1.1 8.2 105 24.0以下 10以上 2000 11
6C 168/0.08 1.31 0.45 2.21 1.2 9.7 145 24.0以下 10以上 2000 8.6
8C 168/0.08 1.31 0.45 2.21 1.2 11.2 190 24.0以下 10以上 2000 7.9
10C 168/0.08 1.31 0.45 2.21 1.3 12.8 240 24.0以下 10以上 2000 7.4
12C 168/0.08 1.31 0.45 2.21 1.3 12.6 255 24.0以下 10以上 2000 6.8
16C 168/0.08 1.31 0.45 2.21 1.4 14.1 330 24.0以下 10以上 2000 6.2
20C 168/0.08 1.31 0.45 2.21 1.4 15.4 395 24.0以下 10以上 2000 5.7
30C 168/0.08 1.31 0.45 2.21 1.6 19.3 600 24.0以下 10以上 2000 5.1
2C 16 1.3 266/0.08 1.64 0.45 2.54 1.1 8 90 15.5以下 10以上 2000 16
3C 266/0.08 1.64 0.45 2.54 1.1 8.4 110 15.5以下 10以上 2000 16
4C 266/0.08 1.64 0.45 2.54 1.1 9 135 15.5以下 10以上 2000 14
6C 266/0.08 1.64 0.45 2.54 1.2 10.8 195 15.5以下 10以上 2000 11
8C 266/0.08 1.64 0.45 2.54 1.3 12.6 260 15.5以下 10以上 2000 10
10C 266/0.08 1.64 0.45 2.54 1.4 14.5 325 15.5以下 10以上 2000 9.7
