ONB(MVVS)

类别
其他电缆
品牌
オーナンバ
绝缘材料
乙烯树脂
特点
抗噪

产品描述

■特点
由于轻量而且完成外径细有柔软性,布线时的处理容易。
因为实施着编组屏蔽,能得到对来自放射噪音和外部的噪音的影响高(贵)的噪音去除效果及出色的挠性。

■定格
温度60℃
电压不满100V

■用途
主要用于不满100V的电子设备、测量仪器布线,特别是在受噪音影响的地方。

■使用注意事项
请不要在要求电缆承载、机器人臂等的滑动性及连续弯曲性的环境下使用。

PDF文件 联系我们

規格/定格

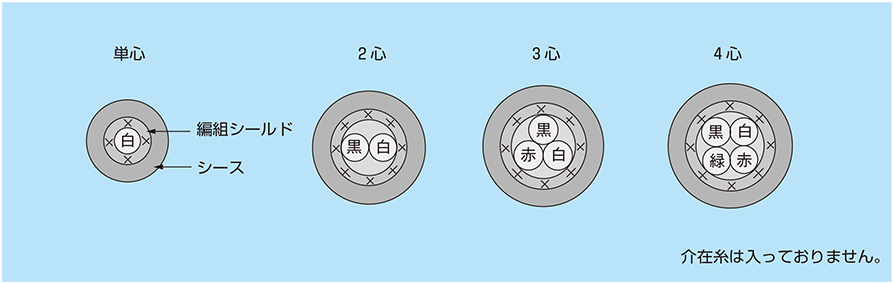

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
1C 0.5 20/0.18 0.9 0.3 1.5 0.8 3.7 36.7以下 5以上 1000 7
1C 0.75 30/0.18 1.1 0.3 1.7 0.8 3.9 24.4以下 5以上 1000 9
1C 1.25 50/0.18 1.5 0.4 2.3 0.8 4.5 14.7以下 5以上 1000 13
1C 2 37/0.26 1.8 0.4 2.6 0.8 4.8 9.5以下 5以上 1000 17
2C 0.3 12/0.18 0.7 0.3 1.3 0.9 5 64.4以下 5以上 1000 4
2C 0.5 20/0.18 0.9 0.3 1.5 0.9 5.4 38.5以下 5以上 1000 6
2C 0.75 30/0.18 1.1 0.3 1.7 0.9 5.8 25.8以下 5以上 1000 8
2C 1.25 50/0.18 1.5 0.4 2.3 0.9 7 15.5以下 5以上 1000 11
2C 2 37/0.26 1.8 0.4 2.6 0.9 7.6 9.9以下 5以上 1000 14
3C 0.3 12/0.18 0.7 0.3 1.3 0.9 5.2 64.4以下 5以上 1000 4
3C 0.5 20/0.18 0.9 0.3 1.5 0.9 5.6 38.5以下 5以上 1000 5
3C 0.75 30/0.18 1.1 0.3 1.7 0.9 6 25.8以下 5以上 1000 7
3C 1.25 50/0.18 1.5 0.4 2.3 0.9 7.3 15.5以下 5以上 1000 9
3C 2 37/0.26 1.8 0.4 2.6 0.9 8 9.9以下 5以上 1000 12
4C 0.3 12/0.18 0.7 0.3 1.3 0.9 5.5 64.4以下 5以上 1000 3
4C 0.5 20/0.18 0.9 0.3 1.5 0.9 6 38.5以下 5以上 1000 5
4C 0.75 30/0.18 1.1 0.3 1.7 0.9 6.5 25.8以下 5以上 1000 6
4C 1.25 50/0.18 1.5 0.4 2.3 0.9 7.9 15.5以下 5以上 1000 8
4C 2 37/0.26 1.8 0.4 2.6 0.9 8.7 9.9以下 5以上 1000 11
