心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |

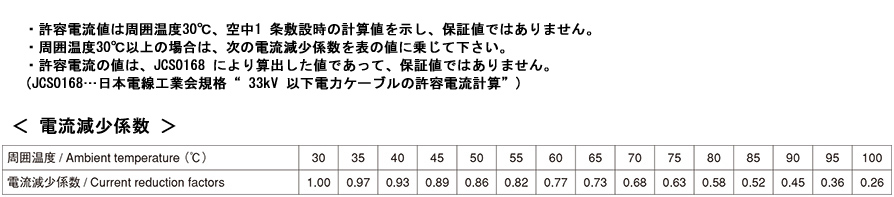

許容 電流 (A) |
在庫 | 備考 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
1P | 25 | 0.2 | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.5 | 3.1 | 13 | 113 | 50 | 1500 | 5 | |||
3C | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.5 | 3.3 | 16 | 113 | 50 | 1500 | 4 | |||||
2P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 5.2 | 27 | 113 | 50 | 1500 | 4 | |||||
5C | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 5.3 | 29 | 113 | 50 | 1500 | 4 | ※ | ||||
3P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 5.4 | 35 | 113 | 50 | 1500 | 4 | |||||
7C | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 5.5 | 35 | 113 | 50 | 1500 | 3 | ※ | ||||
4P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 5.9 | 40 | 113 | 50 | 1500 | 3 | |||||
5P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.85 | 6.3 | 50 | 113 | 50 | 1500 | 3 | |||||
6P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.9 | 7 | 55 | 113 | 50 | 1500 | 3 | |||||
7P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.9 | 7.2 | 60 | 113 | 50 | 1500 | 3 | |||||
15C | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.9 | 7.3 | 65 | 113 | 50 | 1500 | 3 | ※ | ||||
8P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.9 | 7.7 | 70 | 113 | 50 | 1500 | 3 | |||||
10P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.9 | 8.5 | 85 | 113 | 50 | 1500 | 2 | |||||
12P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 8.9 | 95 | 113 | 50 | 1500 | 2 | |||||
13P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 9.6 | 105 | 113 | 50 | 1500 | 2 | |||||
15P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 9.7 | 115 | 113 | 50 | 1500 | 2 | |||||
18P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 10.5 | 135 | 113 | 50 | 1500 | 2 | |||||
20P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 11 | 145 | 113 | 50 | 1500 | 2 | |||||
25P | 7/0.18 | 0.54 | 0.255 | 1.05 | 0.95 | 12.5 | 175 | 113 | 50 | 1500 | 2 | |||||
30P | 7/0.18 | 0.54 | 0.255 | 1.05 | 1 | 13.5 | 205 | 113 | 50 | 1500 | 2 | |||||
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
1P | 23 | 0.3 | 12/0.18 | 0.7 | 0.3 | 1.3 | 0.55 | 3.7 | 20 | 62.3 | 50 | 1500 | 7 | |||
3C | 12/0.18 | 0.7 | 0.3 | 1.3 | 0.6 | 4 | 25 | 62.3 | 50 | 1500 | 6 | |||||
2P | 12/0.18 | 0.7 | 0.3 | 1.3 | 0.85 | 5.7 | 35 | 62.3 | 50 | 1500 | 6 | |||||
5C | 12/0.18 | 0.7 | 0.3 | 1.3 | 0.85 | 5.9 | 40 | 62.3 | 50 | 1500 | 5 | ※ | ||||
3P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1 | 6.6 | 50 | 62.3 | 50 | 1500 | 5 | |||||
7C | 12/0.18 | 0.7 | 0.3 | 1.3 | 1 | 6.7 | 55 | 62.3 | 50 | 1500 | 5 | ※ | ||||
4P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1 | 7.3 | 65 | 62.3 | 50 | 1500 | 5 | |||||
5P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1 | 8 | 75 | 62.3 | 50 | 1500 | 4 | |||||
6P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.05 | 8.8 | 90 | 62.3 | 50 | 1500 | 4 | |||||
7P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.05 | 8.9 | 95 | 62.3 | 50 | 1500 | 4 | |||||
15C | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.05 | 9 | 100 | 62.3 | 50 | 1500 | 4 | ※ | ||||
8P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.1 | 9.5 | 110 | 62.3 | 50 | 1500 | 4 | |||||
10P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.15 | 11 | 140 | 62.3 | 50 | 1500 | 4 | |||||
12P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.15 | 11.5 | 155 | 62.3 | 50 | 1500 | 3 | |||||
13P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.15 | 12.5 | 165 | 62.3 | 50 | 1500 | 3 | |||||
15P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.15 | 12.5 | 185 | 62.3 | 50 | 1500 | 3 | |||||
18P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.2 | 13.5 | 220 | 62.3 | 50 | 1500 | 3 | |||||
20P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.2 | 14 | 235 | 62.3 | 50 | 1500 | 3 | |||||
25P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.25 | 15.5 | 295 | 62.3 | 50 | 1500 | 3 | |||||
30P | 12/0.18 | 0.7 | 0.3 | 1.3 | 1.25 | 16.5 | 340 | 62.3 | 50 | 1500 | 2 | |||||
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
2C | 20 | 0.5 | 22/0.18 | 0.95 | 0.35 | 1.65 | 0.75 | 4.8 | 28 | 34.3 | 50 | 2000 | 10 | |||
3C | 22/0.18 | 0.95 | 0.35 | 1.65 | 0.75 | 5.1 | 40 | 34.3 | 50 | 2000 | 9 | |||||
4C | 22/0.18 | 0.95 | 0.35 | 1.65 | 0.75 | 5.5 | 45 | 34.3 | 50 | 2000 | 8 | |||||
5C | 22/0.18 | 0.95 | 0.35 | 1.65 | 0.95 | 6.5 | 65 | 34.3 | 50 | 2000 | 7 | |||||
6C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 7.2 | 75 | 34.3 | 50 | 2000 | 7 | |||||
7C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 7.2 | 80 | 34.3 | 50 | 2000 | 7 | |||||
8C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 7.7 | 90 | 34.3 | 50 | 2000 | 6 | |||||
10C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 8.8 | 115 | 34.3 | 50 | 2000 | 6 | |||||
12C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 9.1 | 125 | 34.3 | 50 | 2000 | 6 | |||||
14C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 9.5 | 140 | 34.3 | 50 | 2000 | 5 | |||||
15C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 9.7 | 150 | 34.3 | 50 | 2000 | 5 | |||||
16C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.05 | 10 | 160 | 34.3 | 50 | 2000 | 5 | |||||
20C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.1 | 11 | 195 | 34.3 | 50 | 2000 | 5 | |||||
24C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.1 | 12.5 | 235 | 34.3 | 50 | 2000 | 5 | |||||
25C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.1 | 12.5 | 240 | 34.3 | 50 | 2000 | 4 | |||||
26C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.1 | 12.5 | 250 | 34.3 | 50 | 2000 | 4 | |||||
30C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.15 | 13 | 280 | 34.3 | 50 | 2000 | 4 | |||||
40C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.15 | 15 | 365 | 34.3 | 50 | 2000 | 4 | |||||
50C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.2 | 16.5 | 445 | 34.3 | 50 | 2000 | 4 | |||||
60C | 22/0.18 | 0.95 | 0.35 | 1.65 | 1.2 | 17.5 | 530 | 34.3 | 50 | 2000 | 3 |
