VCTF36

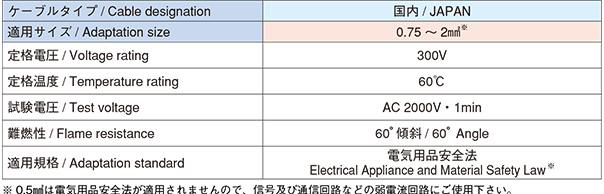

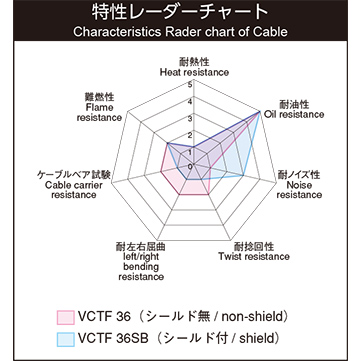

テクニカルデータ

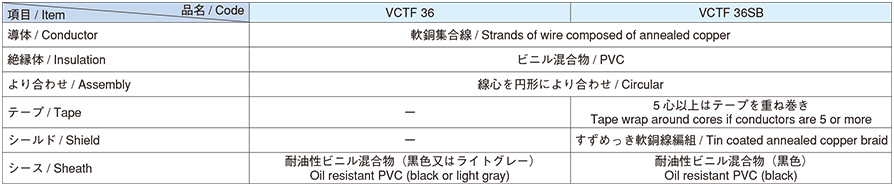

構造概略

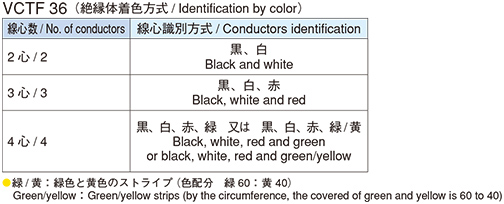

線心識別

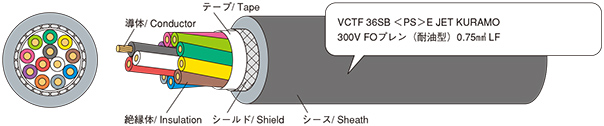

例示(VCTF 36SB 12 × 0.75SQ)

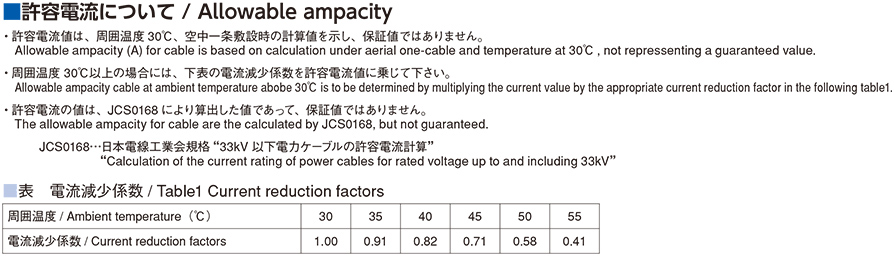

許容電流について
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 0.5 | 20/0.18 | 0.9 | 0.5 | 1.9 | 1 | 5.8 | 45 | 37.8 | 5 | 2000 | 5 | ||||
| 3C | 20/0.18 | 0.9 | 0.5 | 1.9 | 1 | 6.1 | 55 | 37.8 | 5 | 2000 | 5 | |||||
| 4C | 20/0.18 | 0.9 | 0.5 | 1.9 | 1 | 6.6 | 65 | 37.8 | 5 | 2000 | 5 | |||||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 6.6 | 60 | 25.1 | 5 | 2000 | 7 | ||||
| 3C | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 7 | 75 | 25.1 | 5 | 2000 | 7 | |||||
| 4C | 30/0.18 | 1.1 | 0.6 | 2.3 | 1 | 7.6 | 90 | 25.1 | 5 | 2000 | 7 | |||||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 7.4 | 80 | 15.1 | 5 | 2000 | 12 | ||||
| 3C | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 7.8 | 100 | 15.1 | 5 | 2000 | 12 | |||||
| 4C | 50/0.18 | 1.5 | 0.6 | 2.7 | 1 | 8.5 | 120 | 15.1 | 5 | 2000 | 12 | |||||
| 2C | 2 | 37/0.26 | 1.8 | 0.6 | 3 | 1 | 8 | 105 | 9.79 | 5 | 2000 | 17 | ||||
| 3C | 37/0.26 | 1.8 | 0.6 | 4 | 1 | 8.5 | 125 | 9.79 | 5 | 2000 | 17 | |||||
| 4C | 37/0.26 | 1.8 | 0.6 | 5 | 1 | 9.2 | 155 | 9.79 | 5 | 2000 | 17 | |||||
