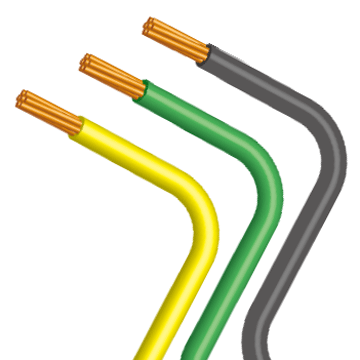

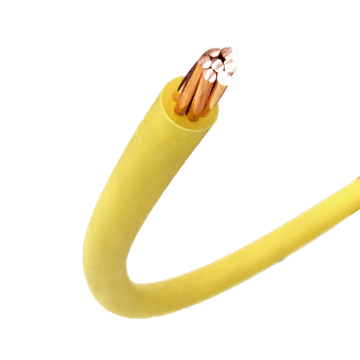

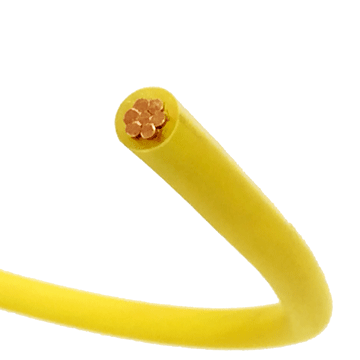

600V耐燃性交联聚乙烯绝缘电线EM IC/F生态材料电线
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 1C | 1.25 | 7/0.45 | 1.35 | 0.8 | 3 | 16 | 16.5 | 50 | 1500 | 24 | ||||||
| 1C | 2 | 7/0.6 | 1.8 | 0.8 | 3.4 | 26 | 9.24 | 50 | 1500 | 34 | ||||||
| 1C | 3.5 | 7/0.8 | 2.4 | 0.8 | 4 | 41 | 5.2 | 50 | 1500 | 47 | ||||||
| 1C | 5.5 | 7/1.0 | 3 | 1 | 5 | 65 | 3.33 | 50 | 1500 | 63 | ||||||
| 1C | 8 | 7/1.2 | 3.6 | 1 | 5.6 | 90 | 2.31 | 50 | 1500 | 78 | ||||||
| 1C | 14 | 7/1.6 | 4.8 | 1 | 6.8 | 150 | 1.3 | 50 | 2000 | 113 | ||||||
※１：気 中暗きょ１条敷設 周囲温度 40 ℃
※ 2：常時許容温度
