FEP绝缘/可渗透性氟树脂轮胎电缆
- 类别
- 其他电缆
- 品牌
- 福電
- 绝缘材料
- 氟树脂
- 特点
- 阻燃性,耐热性,耐寒性,耐油性,耐药品性,耐震性,柔软性,耐屈曲性,耐扭转性,电缆载体
产品描述
根据导体的细线化和FEP·FRWR的组合实现着耐屈曲·抗震性。
不用说在抗震·耐屈曲不需要的地方的使用也当然，硅橡胶填充轮胎不足的温度条件下也发挥出色的电缆特性。
◆导体：镀金软铜线（TA：细线结构）
◆覆盖材料：氟树脂（FEP）
◆外被材料：可逆性氟树脂（FRW）
◆标准色：只有黑色
◆识别：2芯-黑/白3芯-黑/白/红4芯-黑/白/红/绿
◆主要用途：
1.钢铁厂、化工厂、汽车厂、炉灶等耐热性
在必要的严酷环境下。
2.作为电缆拖链、机器人及移动电气设备等的布线
总是需要弯曲、扭转等的地方。
3.因为阻燃性也出色，焊接机器人的臂部分等，
在Spatta碰上的环境下使用。
4.耐水、耐候性等环境特性也非常优秀，
在室内严酷的环境下，清洁室等使用。
◆规格：电气用品安全法不适用对象（用于设备内布线）
ROHS指令对应品

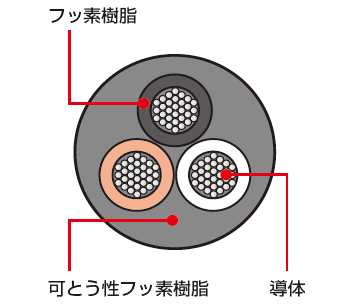

FF タフラ 断面図

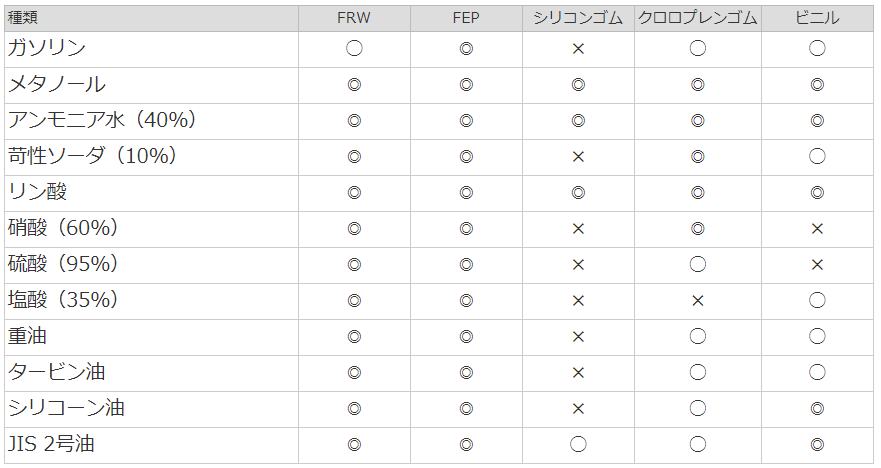

【各絶縁材と耐油性・耐薬品性比較表】FFタフラは、重油・タービン油や塩酸（35％）・硫酸（95％）などの薬品に対して、非常に優れた特性を持っております。
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 0.75 | 3/50/0.08 | 1.3 | 0.4 | 2.1 | 1.5 | 7.2 | 85 | 25.8 以下 | 1500 以上 | 1500 | 11.4 | ||||
| 3C | 3/50/0.08 | 1.3 | 0.4 | 2.1 | 1.5 | 7.5 | 100 | 25.8 以下 | 1500 以上 | 1500 | 11.4 | |||||
| 4C | 3/50/0.08 | 1.3 | 0.4 | 2.1 | 1.5 | 8 | 125 | 25.8 以下 | 1500 以上 | 1500 | 10.3 | |||||
| 2C | 1.25 | 7/36/0.08 | 1.55 | 0.4 | 2.35 | 1.5 | 7.7 | 105 | 15.5 以下 | 1500 以上 | 1500 | 15.5 | ||||
| 3C | 7/36/0.08 | 1.55 | 0.4 | 2.35 | 1.5 | 8 | 130 | 15.5 以下 | 1500 以上 | 1500 | 15.5 | |||||
| 4C | 7/36/0.08 | 1.55 | 0.4 | 2.35 | 1.5 | 8.7 | 160 | 15.5 以下 | 1500 以上 | 1500 | 13.9 | |||||
| 2C | 2 | 7/57/0.08 | 2.1 | 0.4 | 2.9 | 1.5 | 8.8 | 135 | 9.91 以下 | 1500 以上 | 1500 | 22 | ||||
| 3C | 7/57/0.08 | 2.1 | 0.4 | 2.9 | 1.5 | 9.2 | 170 | 9.91 以下 | 1500 以上 | 1500 | 22 | |||||
| 4C | 7/57/0.08 | 2.1 | 0.4 | 2.9 | 1.5 | 10 | 215 | 9.91 以下 | 1500 以上 | 1500 | 19.8 | |||||
| 2C | 3.5 | 7/100/0.08 | 2.6 | 0.4 | 3.4 | 1.5 | 9.9 | 185 | 5.38 以下 | 1500 以上 | 1500 | 30.1 | ||||
| 3C | 7/100/0.08 | 2.6 | 0.4 | 3.4 | 1.5 | 10.4 | 240 | 5.38 以下 | 1500 以上 | 1500 | 30.1 | |||||
| 4C | 7/100/0.08 | 2.6 | 0.4 | 3.4 | 1.5 | 11.3 | 305 | 5.38 以下 | 1500 以上 | 1500 | 27.1 | |||||
