1.5C-2VS

类别
其他电缆
品牌
オーナンバ
绝缘材料
聚乙烯泡沫
特点
抗噪

产品描述

■特点
用聚乙烯绝缘软铜线(AC)的内部导体,外部导体用软铜线编组,使用乙烯基作为护套的电缆。
挠性好,低损失,高遮蔽,操作简单。
内部导体使用双绞线,弯曲性变高。
特性阻抗50Ω和75Ω的聚乙烯绝缘编组形高频同轴电缆。

■用途
用于高频设备的连接、内部布线、供电线等。
另外,75Ω系用于电视接收设备和相关设备之间的连接。

■使用注意事项
请不要在要求拖链电缆、机器人臂等的滑动性及连续弯曲性的环境下使用。

PDF文件 联系我们

規格

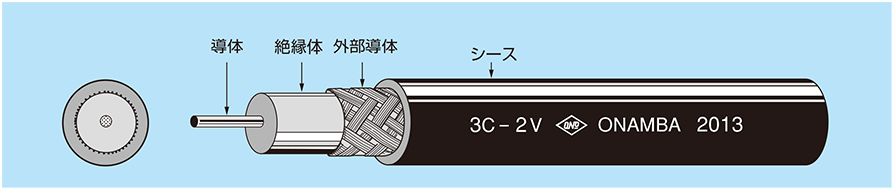

構造図

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
1C 7/0.1 0.3 0.7 1.7 0.35 3 340以下 1000以上 1000
