600V EXT-Ⅱ/2501 LF

类别
机器人及拖链电缆
品牌
太陽ケーブルテック
绝缘材料
耐热乙烯绝缘体
特点
阻燃性,耐热性,耐油性,耐磨损,柔软性,耐屈曲性,超耐屈曲性,耐扭曲性,室内,可动部件,拖链电缆

产品描述

■用途
・最适合高速可动的电缆承载布线
・电缆承载测试5000万次以上(实力1亿次以上)
・标准600V、105℃的UL、cUL共用机器人电缆
(类别:AVLV2、AVLV8)

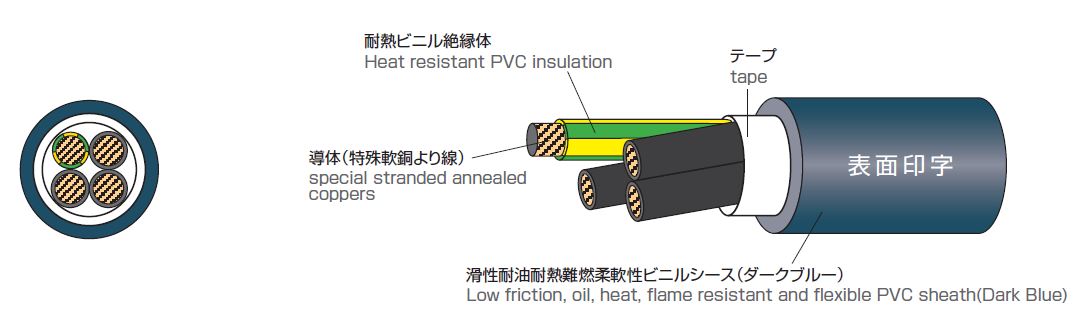

■特征
·导体使用特殊极细导体
・绝缘体使用高滑性・耐热PVC
・使用高耐油・耐热PVC
・使用高滑性材料
・UL VW-1,cUL FT 1的阻燃对应

PDF文件 联系我们

対象規格・許容電流

構造図 18AWG~14AWG

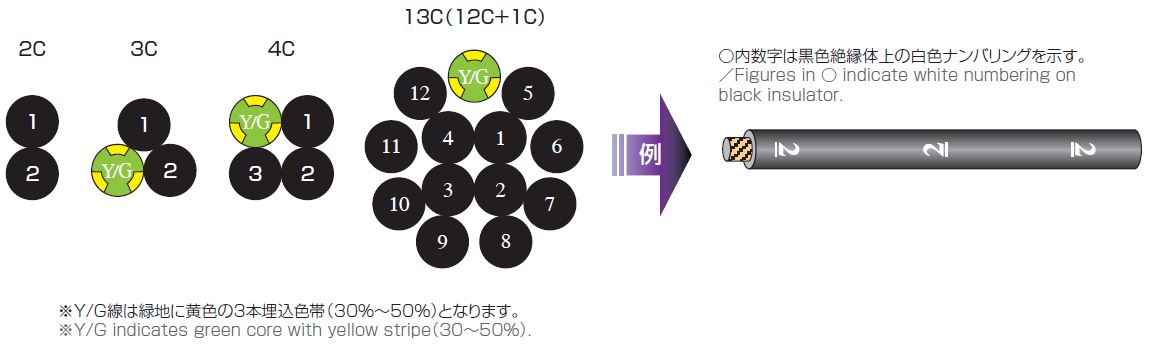

線心識別

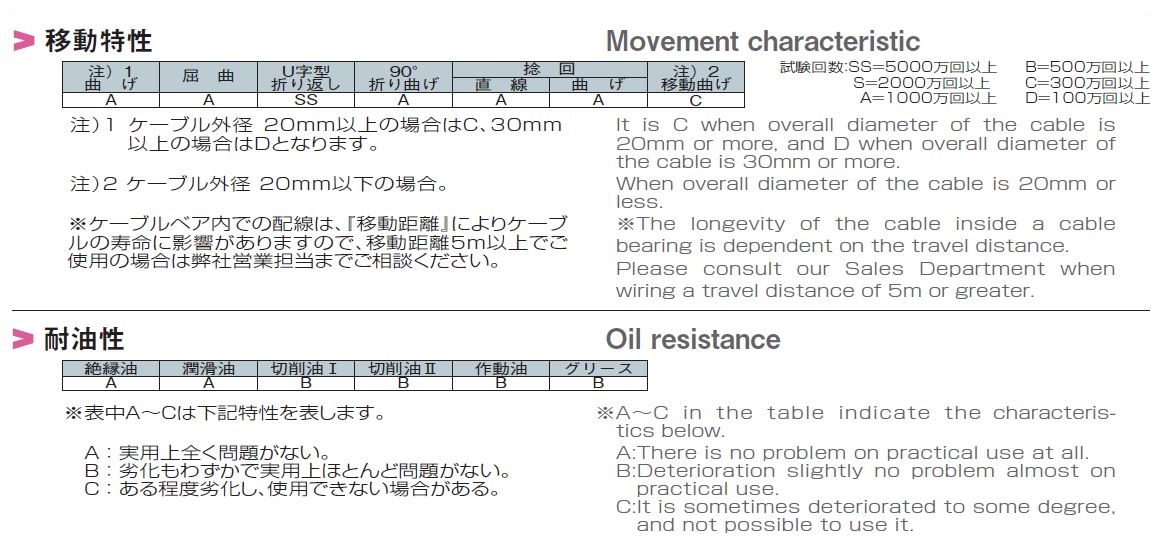

移動特性・耐油特性

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
2C 18 0.823 168/0.08 1.31 0.85 3 1.7 9.6 100 24.0以下 50以上 2000 13
3C 168/0.08 1.31 0.85 3 1.7 10.1 120 24.0以下 50以上 2000 13
4C 168/0.08 1.31 0.85 3 1.7 10.9 140 24.0以下 50以上 2000 11
7C 168/0.08 1.31 0.85 3 1.7 13.9 240 24.0以下 50以上 2000 9.5
9C 168/0.08 1.31 0.85 3 1.7 15.7 295 24.0以下 50以上 2000 8.7
11C 168/0.08 1.31 0.85 3 1.7 16.5 330 24.0以下 50以上 2000 8
13C 168/0.08 1.31 0.85 3 1.7 17.3 365 24.0以下 50以上 2000 7.5
21C 168/0.08 1.31 0.85 3 1.7 20.8 555 24.0以下 50以上 2000 6.3
31C 168/0.08 1.31 0.85 3 2.3 25.3 810 24.0以下 50以上 2000 5.5
2C 16 1.3 266/0.08 1.64 0.85 3.3 1.7 10.3 120 15.5以下 50以上 2000 17
3C 266/0.08 1.64 0.85 3.3 1.7 10.8 145 15.5以下 50以上 2000 17
4C 266/0.08 1.64 0.85 3.3 1.7 11.7 175 15.5以下 50以上 2000 15
7C 266/0.08 1.64 0.85 3.3 1.7 14.8 285 15.5以下 50以上 2000 12
11C 266/0.08 1.64 0.85 3.3 1.7 17.7 400 15.5以下 50以上 2000 10
13C 266/0.08 1.64 0.85 3.3 1.7 18.6 460 15.5以下 50以上 2000 9.6
21C 266/0.08 1.64 0.85 3.3 2.3 23.7 740 15.5以下 50以上 2000 8.1
31C 266/0.08 1.64 0.85 3.3 2.3 27.4 1030 15.5以下 50以上 2000 7
41C 266/0.08 1.64 0.85 3.3 2.3 30.4 1300 15.5以下 50以上 2000 6.3
2C 14 2.08 420/0.08 2.07 0.85 3.8 1.7 11.1 145 9.75以下 50以上 2000 23
3C 420/0.08 2.07 0.85 3.8 1.7 11.7 180 9.75以下 50以上 2000 23
4C 420/0.08 2.07 0.85 3.8 1.7 12.7 220 9.75以下 50以上 2000 20
7C 420/0.08 2.07 0.85 3.8 1.7 16.1 360 9.75以下 50以上 2000 16
11C 420/0.08 2.07 0.85 3.8 1.7 19.3 510 9.75以下 50以上 2000 13
13C 420/0.08 2.07 0.85 3.8 1.7 20.2 585 9.75以下 50以上 2000 12
21C 420/0.08 2.07 0.85 3.8 2.3 26 970 9.75以下 50以上 2000 10
