600V EXT-Ⅱ-SB/2501 LF
対象規格・許容電流

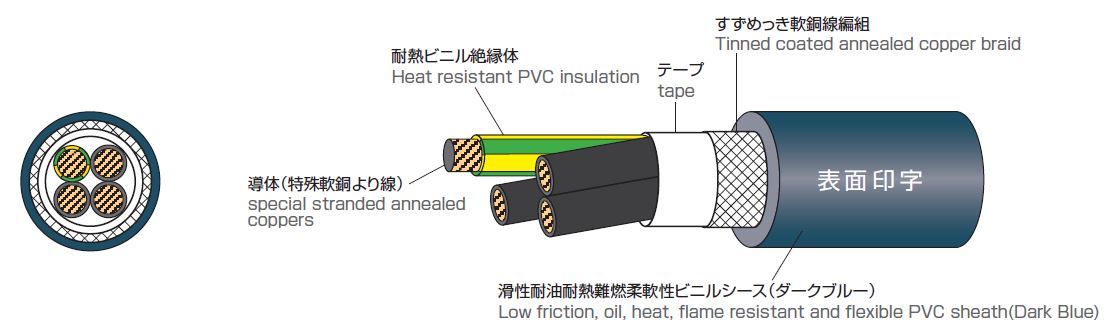

構造図 18AWG～14AWG

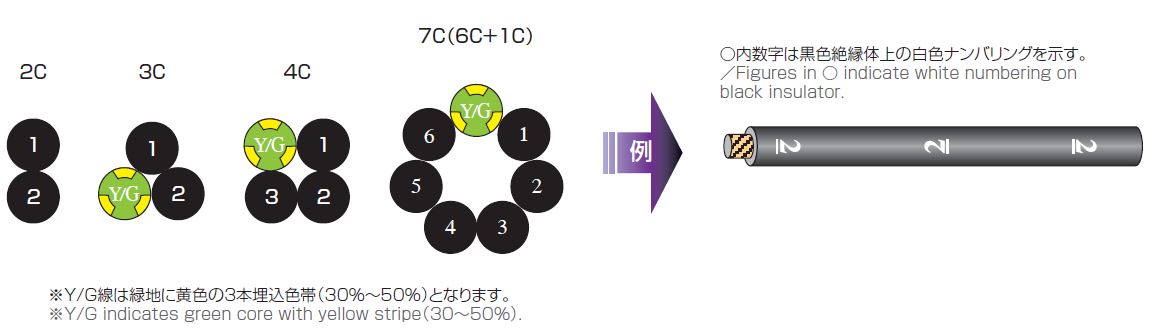

線心識別

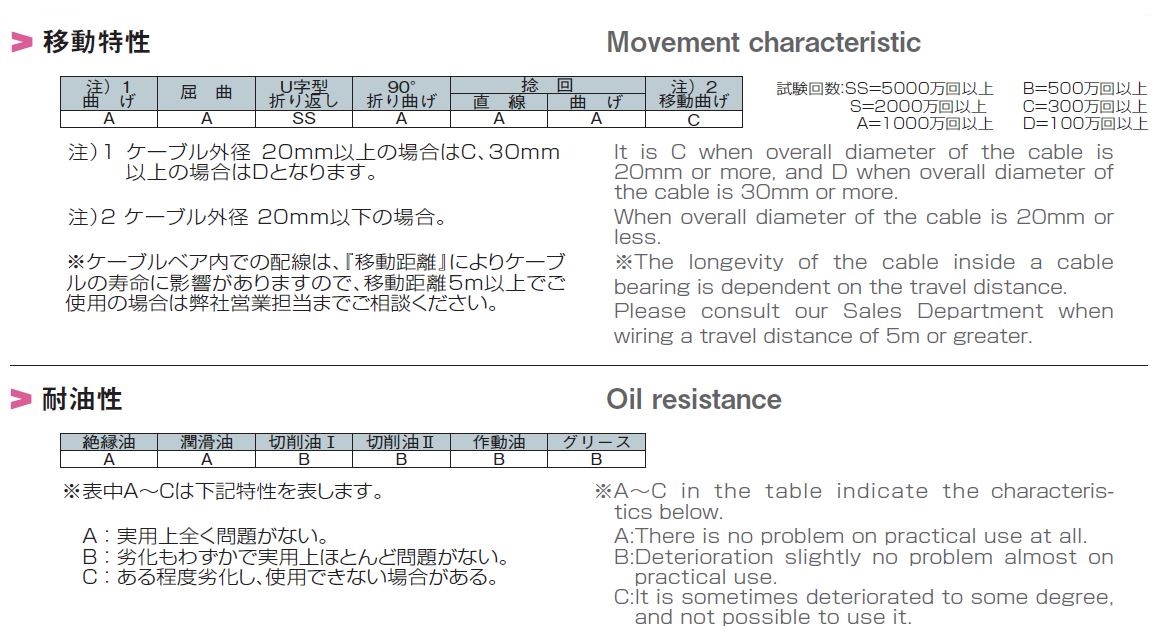

移動特性・耐油特性
结构表
|
心数 対数 |
導体 | 絶縁体 | シース(外被) |
概算 質量 (kg/km) |
電気特性 |
許容 電流 (A) |
在庫 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
サイズ (AWG) |
サイズ (mm2) |
サイズ (mm) |
構成 (本/mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
厚さ (mm) |
外径 (mm) |
導体抵抗 (Ω/km20℃) |
絶縁抵抗 (MΩkm20℃) |
耐電圧 (V/1min.) |
|||||
| 2C | 18 | 0.823 | 168/0.08 | 1.31 | 0.85 | 3 | 1.7 | 10.2 | 125 | 24.0以下 | 50以上 | 2000 | 13 | |||
| 3C | 168/0.08 | 1.31 | 0.85 | 3 | 1.7 | 10.7 | 145 | 24.0以下 | 50以上 | 2000 | 13 | ※ | ||||
| 4C | 168/0.08 | 1.31 | 0.85 | 3 | 1.7 | 11.6 | 175 | 24.0以下 | 50以上 | 2000 | 12 | ※ | ||||
| 7C | 168/0.08 | 1.31 | 0.85 | 3 | 1.7 | 14.7 | 290 | 24.0以下 | 50以上 | 2000 | 9.6 | ※ | ||||
| 2C | 16 | 1.3 | 266/0.08 | 1.64 | 0.85 | 3.3 | 1.7 | 10.9 | 145 | 15.5以下 | 50以上 | 2000 | 17 | |||
| 3C | 266/0.08 | 1.64 | 0.85 | 3.3 | 1.7 | 11.5 | 180 | 15.5以下 | 50以上 | 2000 | 17 | ※ | ||||
| 4C | 266/0.08 | 1.64 | 0.85 | 3.3 | 1.7 | 12.4 | 215 | 15.5以下 | 50以上 | 2000 | 15 | ※ | ||||
| 7C | 266/0.08 | 1.64 | 0.85 | 3.3 | 1.7 | 15.6 | 340 | 15.5以下 | 50以上 | 2000 | 12 | ※ | ||||
| 2C | 14 | 2.08 | 420/0.08 | 2.07 | 0.85 | 3.8 | 1.7 | 11.8 | 180 | 9.75以下 | 50以上 | 2000 | 23 | |||
| 3C | 420/0.08 | 2.07 | 0.85 | 3.8 | 1.7 | 12.4 | 220 | 9.75以下 | 50以上 | 2000 | 23 | ※ | ||||
| 4C | 420/0.08 | 2.07 | 0.85 | 3.8 | 1.7 | 13.4 | 260 | 9.75以下 | 50以上 | 2000 | 20 | ※ | ||||
| 7C | 420/0.08 | 2.07 | 0.85 | 3.8 | 1.7 | 16.9 | 420 | 9.75以下 | 50以上 | 2000 | 16 | ※ | ||||
