CE-531NZSB

类别
机器人及拖链电缆
品牌
倉茂電工
绝缘材料
耐热乙烯树脂
特点
耐热性,耐油性,抗弯曲性,抗扭转性,可动部件,拖链电缆

产品描述

<用途>
·电缆拖链与机器人的配线
・油环境下的配线
·到耐噪声请求地方的布线(带屏蔽类型:CE-531NZSB)

<特长>
・CE&UL・cUL&E(0.75~2.5SQ)&GOST-R全球标准电缆
·素线直径0.08mm可靠线(中心加强带入)

<使用温度范围>
・固定时间:-30~90℃※
・可动时:0~90℃
※0℃以下使用时,请不要施加冲击、弯曲、振动等外部力量。

<弯曲半径>
・固定时间:推荐电缆外径的4倍以上
・可动时:推荐电缆外径的7.5倍以上

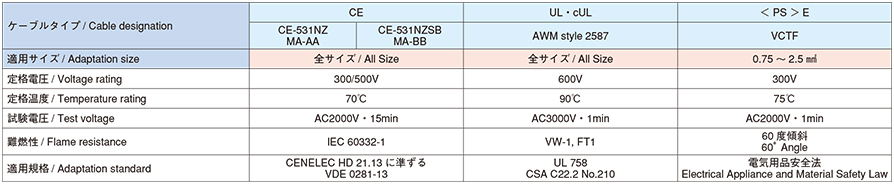

·符合

PDF文件 联系我们

テクニカルデータ

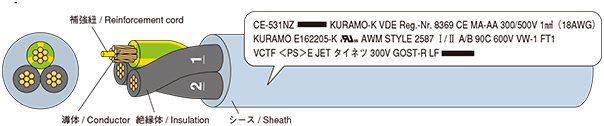

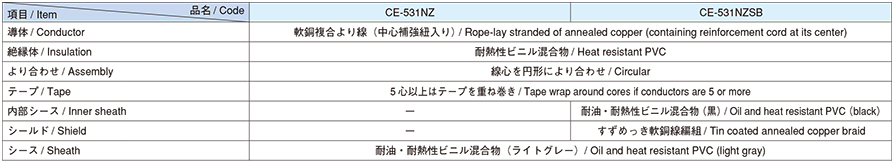

構造概略

線心識別

例示(CE-531NZ 3 x 1SQ (18AWG))

許容電流について

结构表

心数
対数
導体 絶縁体 シース(外被) 概算
質量
(kg/km)
電気特性 許容
電流
(A)
在庫 備考
サイズ
(AWG)
サイズ
(mm2)
サイズ
(mm)
構成
(本/mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
厚さ
(mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
絶縁抵抗
(MΩkm20℃)
耐電圧
(V/1min.)
2C 20 0.5 6/18/0.08 1.1 0.85 2.8 1.7 11 165 39 以下 50 以上 2000 10
3C 6/18/0.08 1.1 0.85 2.8 1.7 11.5 175 39 以下 50 以上 2000 9
4C 6/18/0.08 1.1 0.85 2.8 1.7 12.5 205 39 以下 50 以上 2000 8
5C 6/18/0.08 1.1 0.85 2.8 1.7 14 235 39 以下 50 以上 2000 7
6C 6/18/0.08 1.1 0.85 2.8 1.7 14.5 265 39 以下 50 以上 2000 7
7C 6/18/0.08 1.1 0.85 2.8 1.7 15.5 295 39 以下 50 以上 2000 7
8C 6/18/0.08 1.1 0.85 2.8 1.7 16.5 330 39 以下 50 以上 2000 7
10C 6/18/0.08 1.1 0.85 2.8 1.7 18 390 39 以下 50 以上 2000 6
12C 6/18/0.08 1.1 0.85 2.8 1.7 17.5 390 39 以下 50 以上 2000 6
15C 6/18/0.08 1.1 0.85 2.8 1.7 19 475 39 以下 50 以上 2000 5
21C 6/18/0.08 1.1 0.85 2.8 2.3 23.5 660 39 以下 50 以上 2000 5
25C 6/18/0.08 1.1 0.85 2.8 2.3 24.5 750 39 以下 50 以上 2000 5
31C 6/18/0.08 1.1 0.85 2.8 2.3 27 880 39 以下 50 以上 2000 4
2C 18 0.75 6/28/0.08 1.5 0.85 3.25 1.7 12 190 26 以下 50 以上 2000 13
3C 6/28/0.08 1.5 0.85 3.25 1.7 12.5 210 26 以下 50 以上 2000 11
4C 6/28/0.08 1.5 0.85 3.25 1.7 13.5 250 26 以下 50 以上 2000 10
5C 6/28/0.08 1.5 0.85 3.25 1.7 15 285 26 以下 50 以上 2000 9
6C 6/28/0.08 1.5 0.85 3.25 1.7 16 325 26 以下 50 以上 2000 9
7C 6/28/0.08 1.5 0.85 3.25 1.7 17 360 26 以下 50 以上 2000 9
8C 6/28/0.08 1.5 0.85 3.25 1.7 18 395 26 以下 50 以上 2000 8
10C 6/28/0.08 1.5 0.85 3.25 1.7 21 510 26 以下 50 以上 2000 8
12C 6/28/0.08 1.5 0.85 3.25 1.7 20 495 26 以下 50 以上 2000 7
15C 6/28/0.08 1.5 0.85 3.25 2.3 23 660 26 以下 50 以上 2000 7
21C 6/28/0.08 1.5 0.85 3.25 2.3 26 830 26 以下 50 以上 2000 6
25C 6/28/0.08 1.5 0.85 3.25 2.3 27 945 26 以下 50 以上 2000 6
31C 6/28/0.08 1.5 0.85 3.25 2.4 30 1100 26 以下 50 以上 2000 5
2C 18 1 6/35/0.08 1.6 0.85 3.4 1.7 12.5 205 19.5 以下 50 以上 2000 15
3C 6/35/0.08 1.6 0.85 3.4 1.7 13 235 19.5 以下 50 以上 2000 13
4C 6/35/0.08 1.6 0.85 3.4 1.7 14 270 19.5 以下 50 以上 2000 12
5C 6/35/0.08 1.6 0.85 3.4 1.7 15.5 310 19.5 以下 50 以上 2000 11
6C 6/35/0.08 1.6 0.85 3.4 1.7 16.5 350 19.5 以下 50 以上 2000 11
7C 6/35/0.08 1.6 0.85 3.4 1.7 17.5 390 19.5 以下 50 以上 2000 10
8C 6/35/0.08 1.6 0.85 3.4 1.7 19 445 19.5 以下 50 以上 2000 10
10C 6/35/0.08 1.6 0.85 3.4 1.7 21 530 19.5 以下 50 以上 2000 9
12C 6/35/0.08 1.6 0.85 3.4 1.7 20.5 550 19.5 以下 50 以上 2000 9
15C 6/35/0.08 1.6 0.85 3.4 2.3 23.5 710 19.5 以下 50 以上 2000 8
21C 6/35/0.08 1.6 0.85 3.4 2.3 27 910 19.5 以下 50 以上 2000 7
25C 6/35/0.08 1.6 0.85 3.4 2.3 28 1040 19.5 以下 50 以上 2000 7
31C 6/35/0.08 1.6 0.85 3.4 2.4 31.5 1250 19.5 以下 50 以上 2000 6
2C 16 1.5 6/52/0.08 2.05 0.9 3.85 1.7 13.5 245 13.3 以下 50 以上 2000 20
3C 6/52/0.08 2.05 0.9 3.85 1.7 14 280 13.3 以下 50 以上 2000 17
4C 6/52/0.08 2.05 0.9 3.85 1.7 15 325 13.3 以下 50 以上 2000 15
5C 6/52/0.08 2.05 0.9 3.85 1.7 16.5 360 13.3 以下 50 以上 2000 14
6C 6/52/0.08 2.05 0.9 3.85 1.7 18 415 13.3 以下 50 以上 2000 14
7C 6/52/0.08 2.05 0.9 3.85 1.7 19 480 13.3 以下 50 以上 2000 13
8C 6/52/0.08 2.05 0.9 3.85 1.7 20.5 540 13.3 以下 50 以上 2000 13
10C 6/52/0.08 2.05 0.9 3.85 2.3 24 700 13.3 以下 50 以上 2000 12
12C 6/52/0.08 2.05 0.9 3.85 2.3 23.5 730 13.3 以下 50 以上 2000 11
15C 6/52/0.08 2.05 0.9 3.85 2.3 25.5 875 13.3 以下 50 以上 2000 10
21C 6/52/0.08 2.05 0.9 3.85 2.4 29.5 1130 13.3 以下 50 以上 2000 9
25C 6/52/0.08 2.05 0.9 3.85 2.4 32 1330 13.3 以下 50 以上 2000 9
31C 6/52/0.08 2.05 0.9 3.85 2.4 34.5 1570 13.3 以下 50 以上 2000 8
2C 14 2.5 6/86/0.08 2.5 0.9 4.3 1.7 15 290 7.98 以下 40 以上 2000 27
3C 6/86/0.08 2.5 0.9 4.3 1.7 15 335 7.98 以下 40 以上 2000 23
4C 6/86/0.08 2.5 0.9 4.3 1.7 16 395 7.98 以下 40 以上 2000 21
5C 6/86/0.08 2.5 0.9 4.3 1.7 18 455 7.98 以下 40 以上 2000 20
6C 6/86/0.08 2.5 0.9 4.3 1.7 19 520 7.98 以下 40 以上 2000 19
7C 6/86/0.08 2.5 0.9 4.3 1.7 21 600 7.98 以下 40 以上 2000 18
8C 6/86/0.08 2.5 0.9 4.3 2.3 23 720 7.98 以下 40 以上 2000 18
10C 6/86/0.08 2.5 0.9 4.3 2.3 26.5 890 7.98 以下 40 以上 2000 16
12C 6/86/0.08 2.5 0.9 4.3 2.3 25.5 920 7.98 以下 40 以上 2000 15
15C 6/86/0.08 2.5 0.9 4.3 2.3 28 1120 7.98 以下 40 以上 2000 14
21C 6/86/0.08 2.5 0.9 4.3 2.4 32.5 1500 7.98 以下 40 以上 2000 13
25C 6/86/0.08 2.5 0.9 4.3 2.4 34.5 1710 7.98 以下 40 以上 2000 12
31C 6/86/0.08 2.5 0.9 4.3 2.4 37.5 2030 7.98 以下 40 以上 2000 11

※耐電圧は 15min の値です
